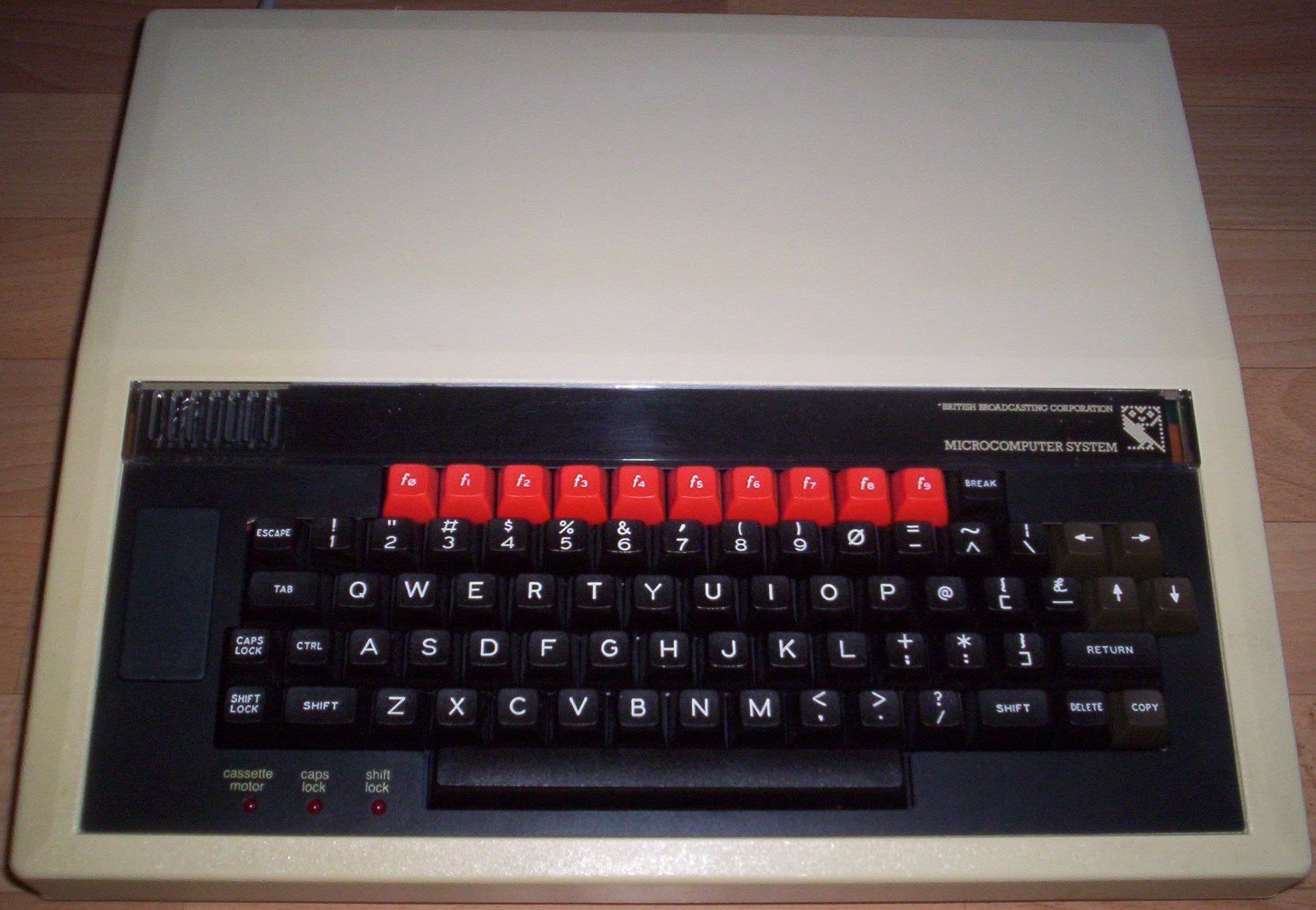

Acorn BBC-B
| Erscheinungsjahr | 1982 |
| CPU | MOS 6502A @ 2MHz |
| ROM | 32kB (128kB *) |
| RAM | 32kB (64kB *) |
| Betriebssystem | Basic DFS 2.26 |
| Text | 80 x 25 |
| Grafik | 640 x 256 |
| Farben | 16 |
| Ton | mono (intern) |

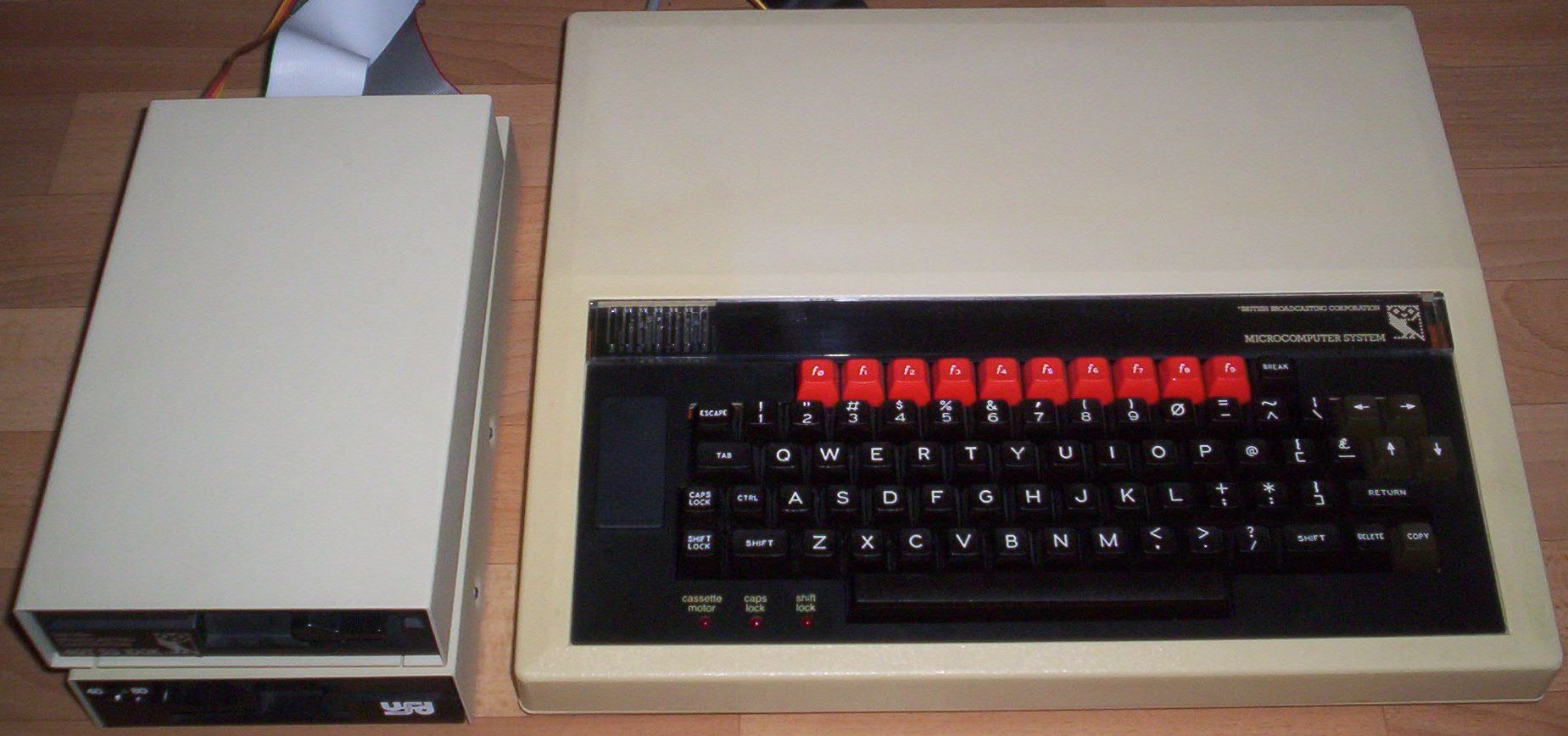

| Laufwerke extern | Kassette FDD 100kB 5,25" FDD 200kB 5,25" |
| I/O | Kassette Tube 1MHz BUS Userport Analog in (Joystick) RS423 Centronics Floppy Video RGB HF |
(*) Nicht original, wurde nachgerüstet.
Weitgehend kompatibel zu anderen Acorn BBC-Modellen und zu Acorn Electron.
Links
BBC Micro Documentation
Project
The BBC lives!
Emulator
Datenaustausch mit PC
| Signal (BBC) |
DIN5m |
DSUB9w |
Signal (PC) |
| GND | 1 | 5 | GND |
| CTS | 2 | 4 | DTR |
| TD | 3 | 2 | RxD |
| RD | 4 | 3 | TxD |
| RTS | 5 | 1, 6 | DCD, DSR |
| 7, 8 | RTS, CTS |
Scart-Kabel
| DIN6m | Scart | Signal |
| 1 (330Ω) | 15 | R |
| 2 (330Ω) | 11 | G |
| 3 (330Ω) | 7 | B |
| 4 (330Ω) | 20 | CSync |
| 5 | 17 | GND |

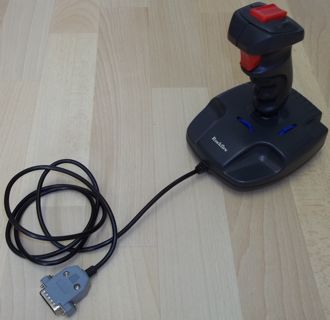

Umbau PC-Joystick
Ein PC-Joystick ist wie folgt aufgebaut:
Ein Acorn BBC-Joystick ist wie folgt aufgebaut:
| Richtung | R (gemessen gegen GND) |
| links / oben | 100kΩ |
| rechts / unten | 0Ω |
| Mitte | 50kΩ |
| DSUB15m | Signal |
| 11, 14 | Vcc / Vref |
| 2, 3, 5, 6, 8 | GND |
| 15 | X |
| 7 | Y |
| 13 | Knopf |
Joystick-Adapter
Hiermit können zwei übliche Acorn BBC-Joysticks an den Acorn BBC angeschlossen werden.
DSUB15m |
DSUB15w (Joystick 1) |
DSUB15w (Joystick 2) |
Signal |
| 11, 14 | 11, 14 | 11, 14 | Vcc / Vref |
| 2, 3, 5, 6, 8 | 2, 3, 5, 6, 8 | 2, 3, 5, 6, 8 | GND |
| 15 | 15 | Joy1 X | |
| 7 | 7 | Joy1 Y | |
| 13 | 13 | Joy1 Knopf | |
| 12 | 15 | Joy2 X | |
| 4 | 7 | Joy2 Y | |
| 10 | 13 | Joy2 Knopf |
Kassettenkabel
DIN7m |
Klinke 3,5mm Mono (MIC) | Klinke 3,5mm Mono (EAR) | Klinke 2,5mm Mono (Remote) | Signal |
| 1, 4 | Spitze | Tape Out | ||
| 2 | Außen | Außen | GND | |
| 3 | Spitze | Tape In | ||
| 6 | Spitze | Motor Relais | ||
| 7 | Außen | Motor Relais |

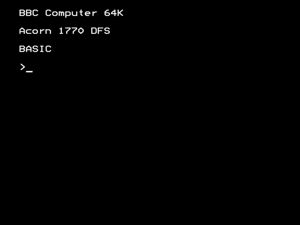

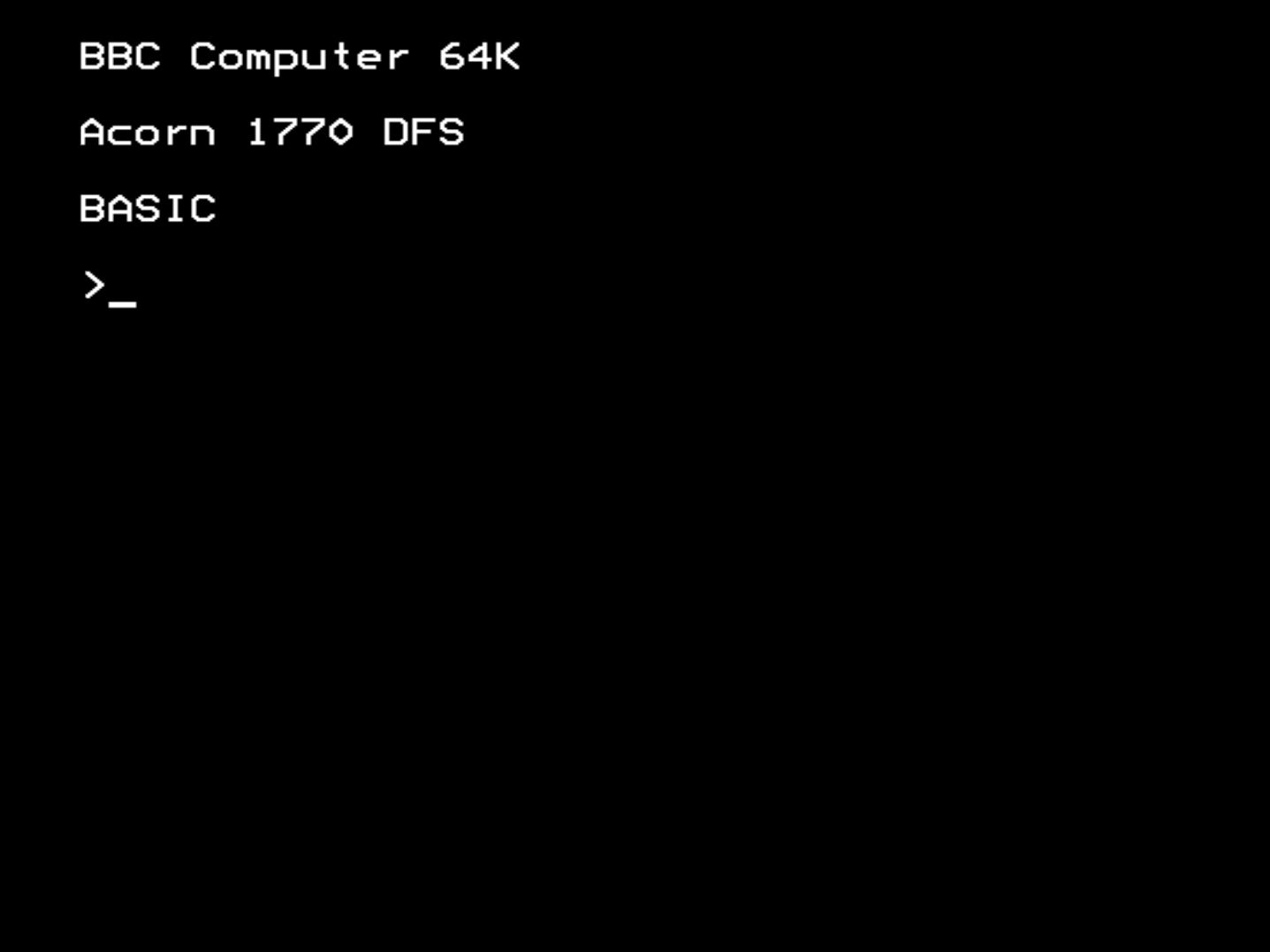

Screenshots
