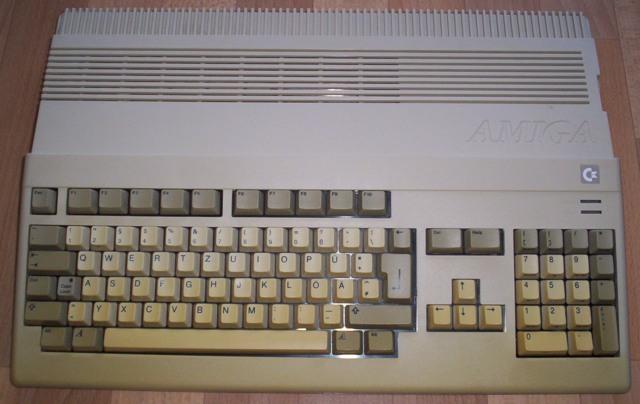

Commodore Amiga 500
| Erscheinungsjahr | 1987 |
| CPU | Motorola 68000 @ 7,09MHz |
| ROM | 256kB |
| RAM | 512 kB (1MB *) |
| Betriebssystem | AmigaDOS 1.3 |
| Text | 80 x 32 |
| Grafik | 640 x 512 |
| Farben | 4096 |
| Ton | stereo |
| Laufwerke intern | FDD 880kB 3,5" |
| Laufwerke extern | FDD 880kB 3,5" |
| I/O | Systembus RS232 Centronics 2 x Joystick / Maus Floppy Audio RGB Video (*) HF (*) |
(*) Nicht original, wurde nachgerüstet.
Weitgehend kompatibel zu Commodore Amiga 1000, Amiga 600, Amiga 1200, Amiga 2000, Amiga 2500, Amiga 3000, Amiga 4000, CD32 und CDTV.
Links
A68K
Amiga Future
Amigagames
Amigaland
Emulator
Datenaustausch mit PC
Scart-Kabel
| DSUB23w | Scart | Cinch (Audio L) | Cinch (Audio R) | Signal |
| 3 (68Ω) | 15 | R | ||
| 4 (68Ω) | 11 | G | ||
| 5 (68Ω) | 7 | B | ||
| 10 | 20 | CSync | ||
| 17 | 17 | GND | ||
| 19 | 18 | GND | ||
| 22 | 8 | +12VDC | ||
| 23 (47Ω) | 16 | +5VDC | ||
| 2 | Innen | Audio R | ||
| 4 | Außen | Außen | Audio GND | |
| 6 | Innen | Audio L |

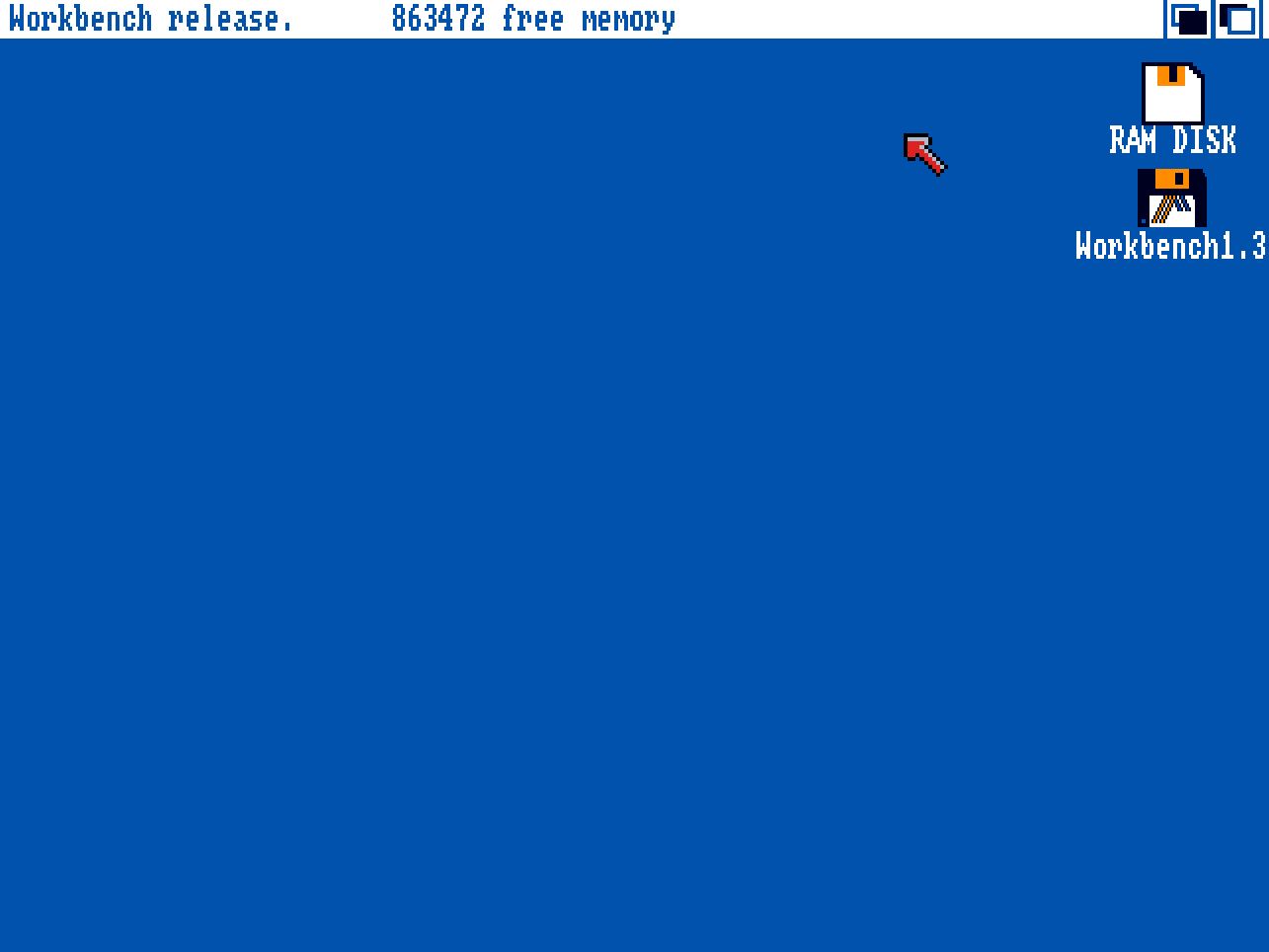

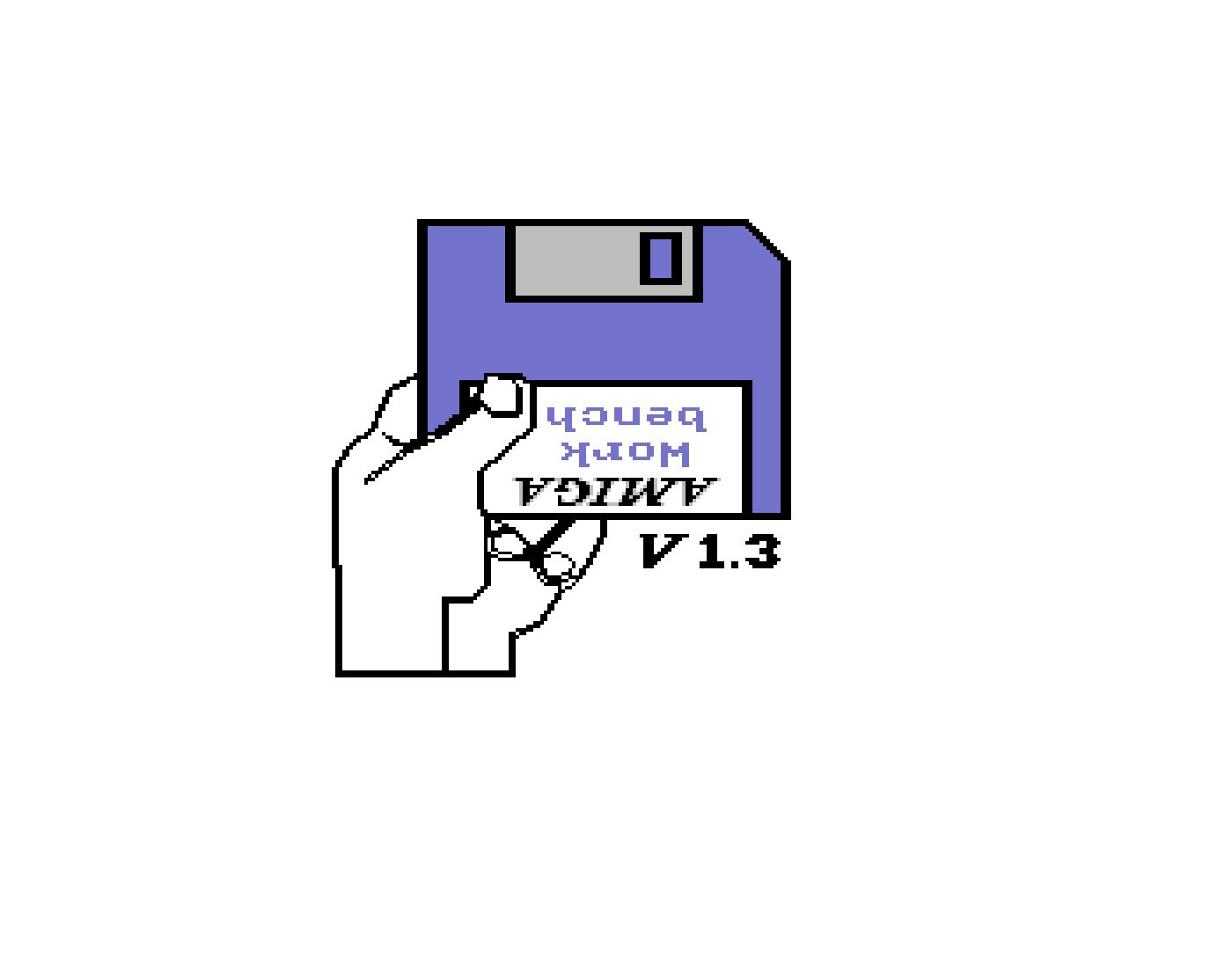

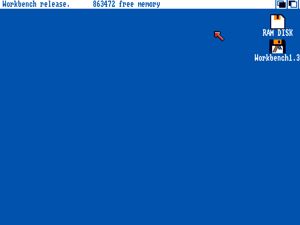

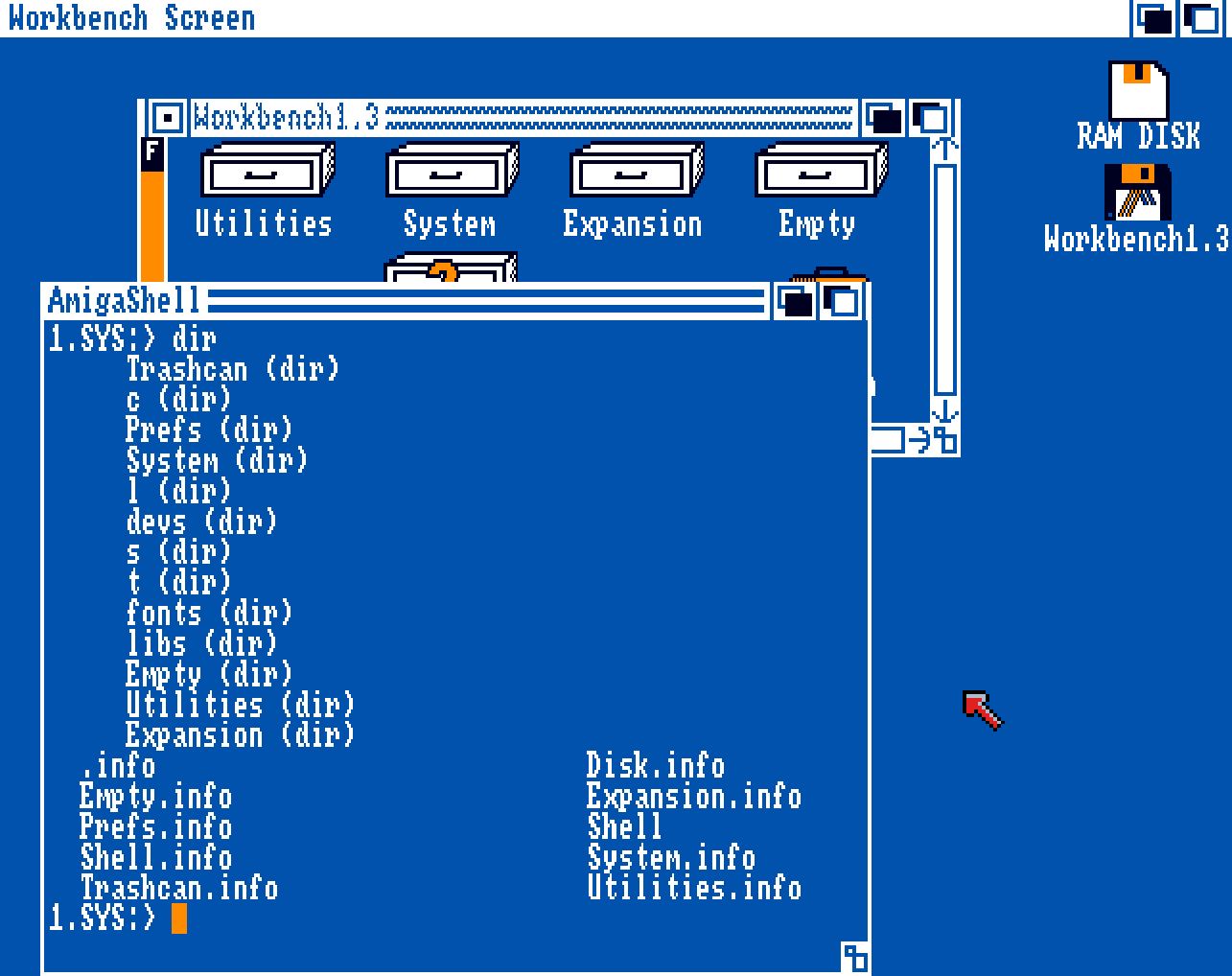

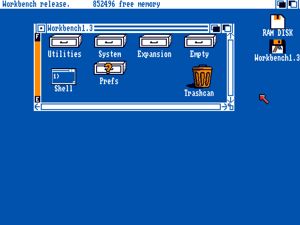

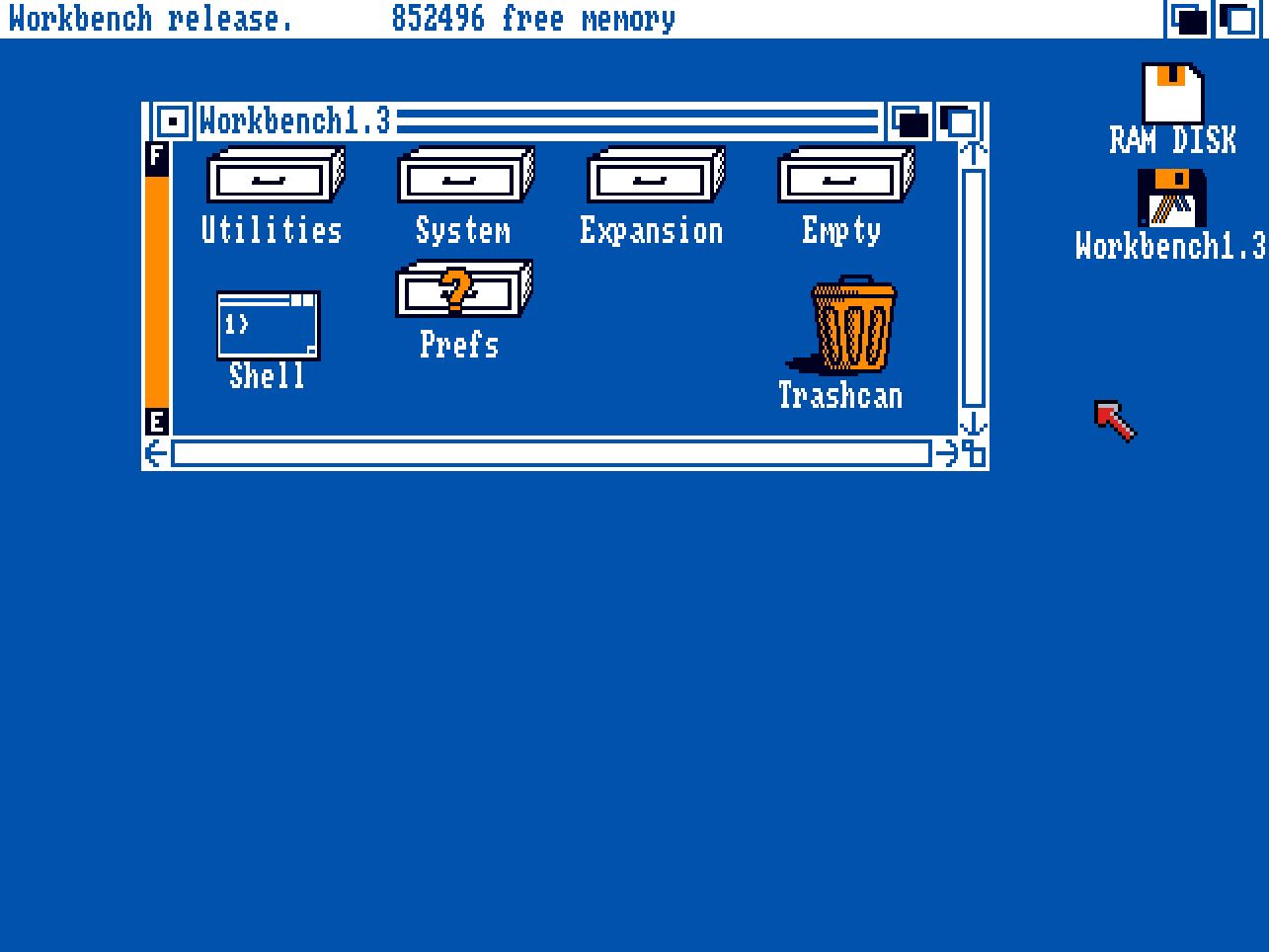

Screenshots

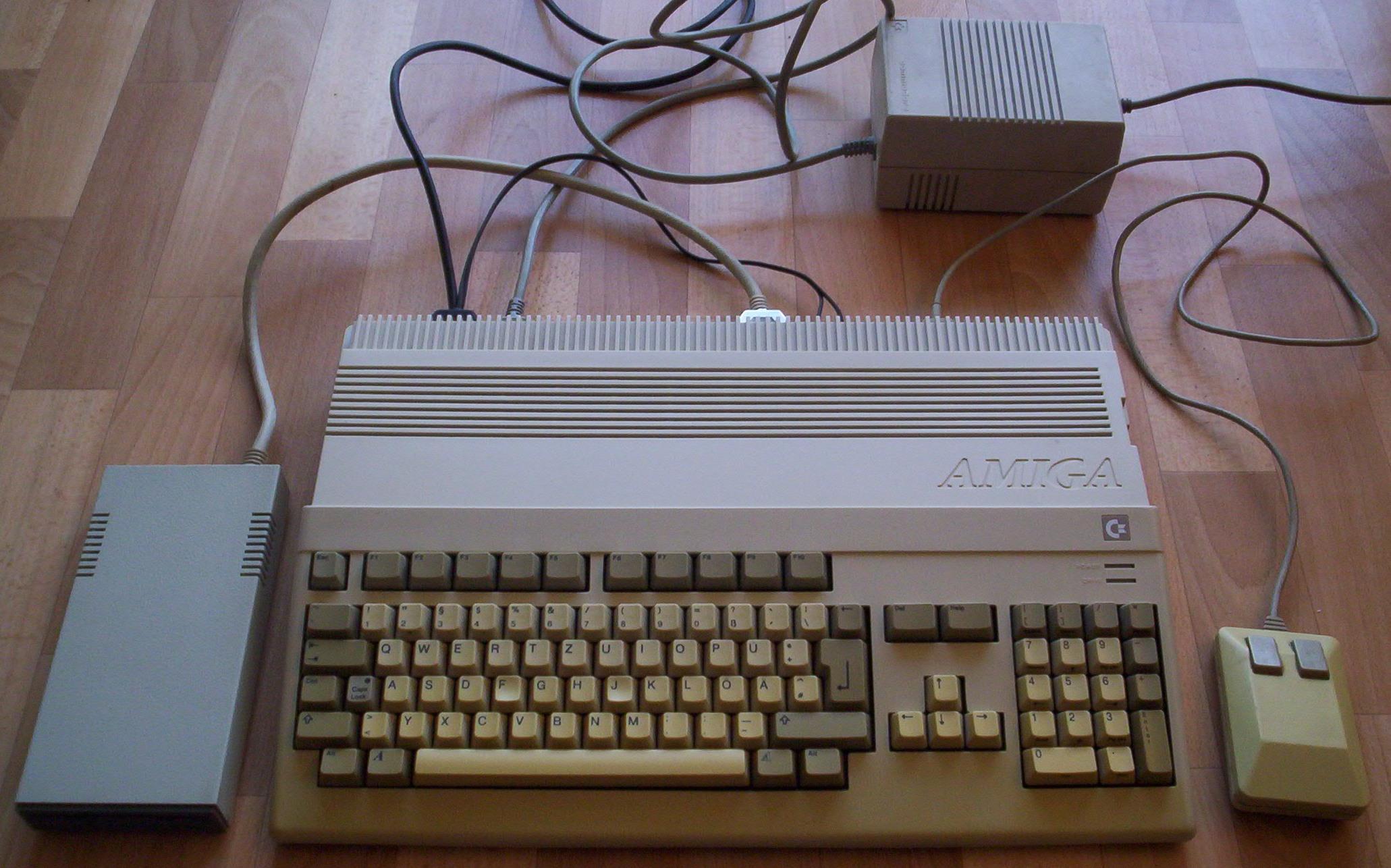

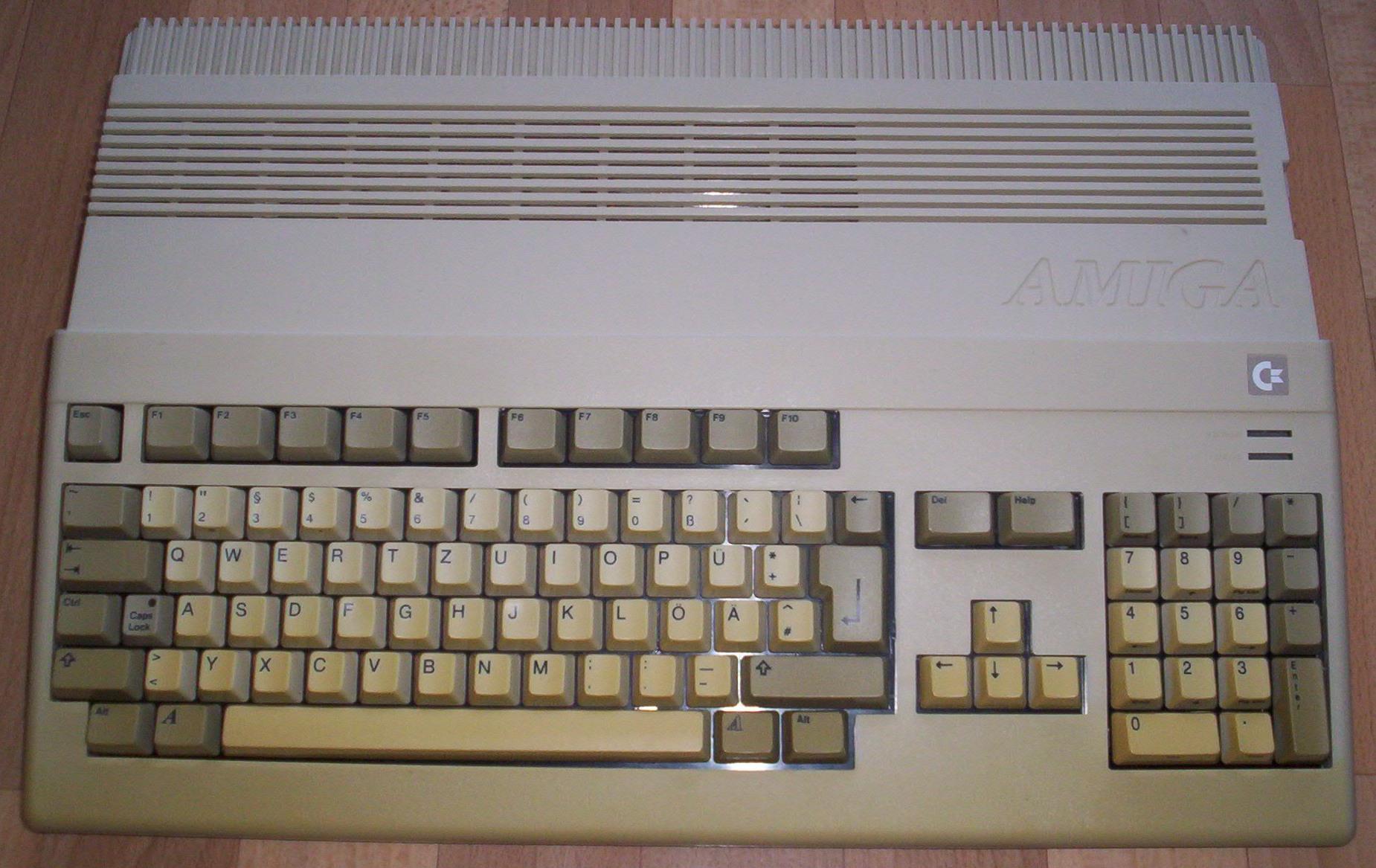

Weitere Bilder
