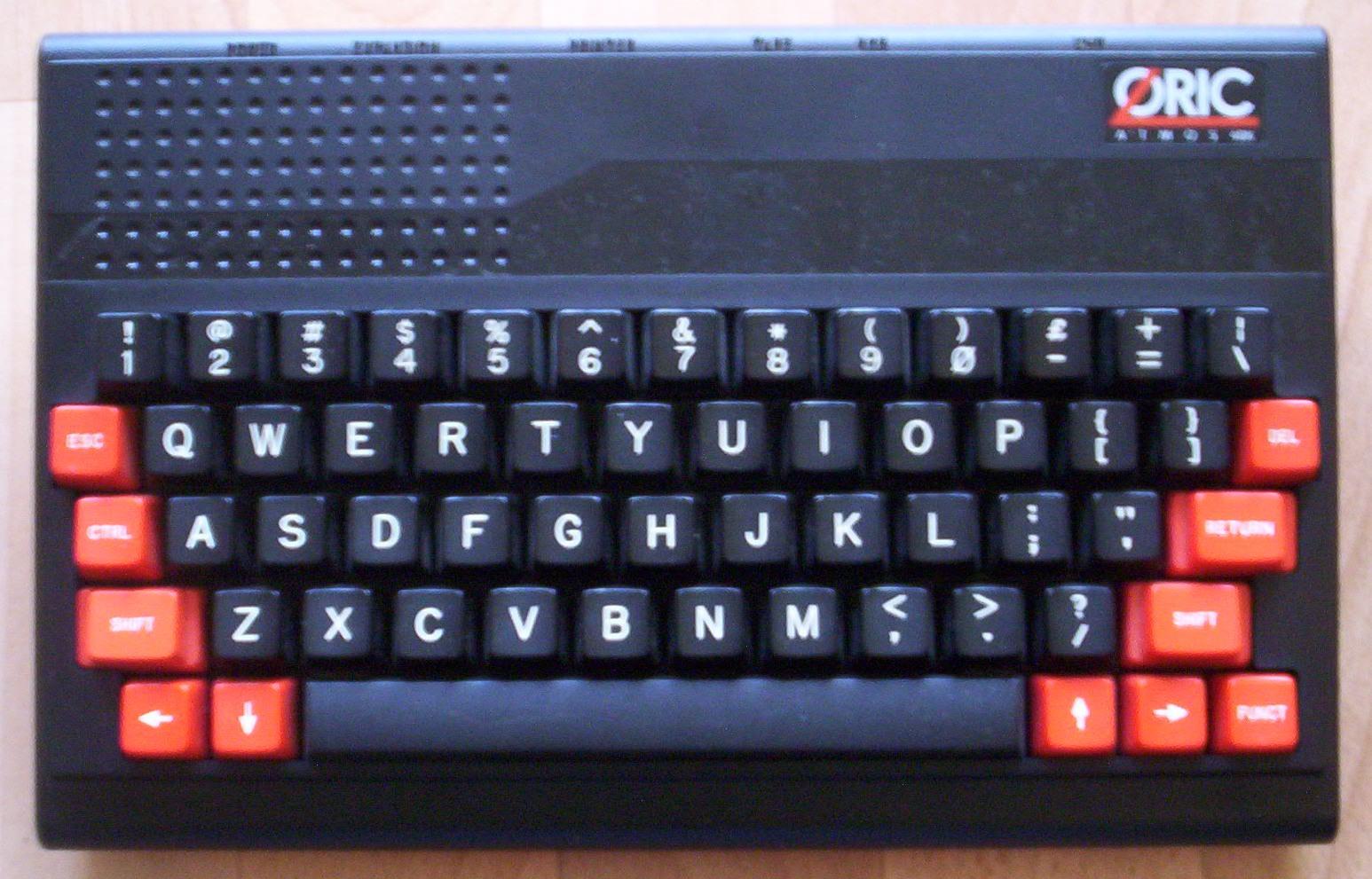

Oric Atmos
| Erscheinungsjahr | 1984 |
| CPU | MOS 6502A @ 1MHz |
| ROM | 16kB |
| RAM | 48kB |
| Betriebssystem | Basic |
| Text | 40 x 25 |
| Grafik | 240 x 200 |
| Farben | 8 |
| Ton | mono |
| Laufwerke extern | Kassette |
| I/O | Systembus Kassette / Audio Centronics RGB HF |
Weitgehend kompatibel zu Oric 1.
Links
Defence Force
: Oric-Page
Muso's Oric Page
The Oric Site
Emulator
Audio-/Video-/Kassettenkabel
DIN5m |
DIN7m |
Scart |
Klinke 3,5mm Mono (MIC) | Klinke 3,5mm Mono (EAR) | Klinke 2,5mm Mono (Remote) | Signal |
| 1 | 15 | R | ||||
| 2 | 11 | G | ||||
| 3 | 7 | B | ||||
| 4 | 20 (1) 14 (2) |
Sync | ||||
| 5 | 17 | GND | ||||
| 1 | Spitze | Tape Out | ||||
| 2 | 4 | Außen | Außen | GND | ||
| 3 | Spitze | Tape In | ||||
| 4 | 2, 6 | Audio | ||||
| 6 | Spitze | Motor Relais | ||||
| 7 | Außen | Motor Relais |
(1) Pin bei Anschluss an einen RGB-fähigen Fernseher.
(2) Pin bei Anschluss über einen ELV RFK100
RGB-FBAS Konverter.

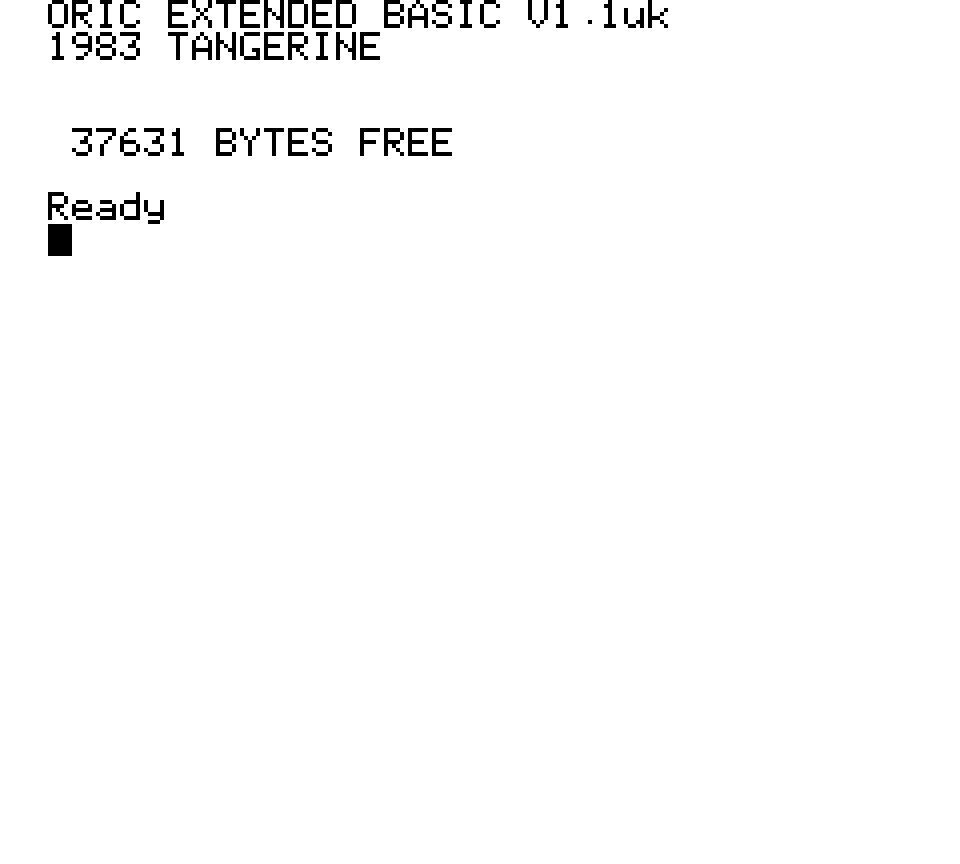

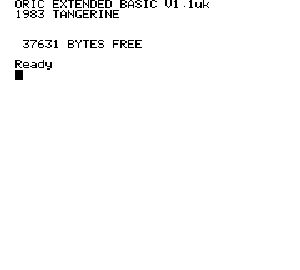

Screenshots
